กล้อง GigE (แบบสี) EG Series

คุณสมบัติสินค้า:

กล้อง GigE (แบบสี) EG Series

Share

Share

1.กล้องอุตสาหกรรมมาตรฐาน GigE Vision
2.ขนาดกระทัดรัด น้ำหนักเบา และมีขนาดเล็ก
3.รองรับสาย LAN (Cat.6) สูงสุด 100เมตร
*ตามมาตรฐาน GigE Vision
4.เหมาะสำหรับการการติดตั้ง
5.รองรับ RoHS, FCC และ CE! สามารถใช้งานในต่างประเทศได้!
6.สำหรับผู้ที่ไม่ค่อยมีประสบการณ์ในการใช้กล้องเราขอคำแนะนำหน่อยค่ะ!

● สเปค C-mount
●มี External Trigger Terminal,Strobe Output Terminal
●มี I/O Terminal
●คู่มือการใช้งาน
*ต้องใช้แหล่งจ่ายไฟ PoE แยกต่างหาก (คลาส 0)

สเปก

Model No.EG41-CEG130U-CEG160-CEG320-CEG502-CEG600U-CEG1200-CEG1200-GCEG2001-C
ขนาดเซ็นเซอร์1/2.9”
CMOS
0.4 ล้านพิกเซล

Sony
IMX287
1/2”
CMOS
1.3ล้านพิกเซล
1/2.9”
CMOS
1.6ล้านพิกเซล

Sony
IMX296
1/1.8”
CMOS
3.2ล้านพิกเซล

Sony
IMX265
2/3”
CMOS
5.0ล้านพิกเซล

Sony
IMX264
1/1.8”
CMOS
6.0ล้านพิกเซล

Sony
IMX178
1/1.7”
CMOS
12ล้านพิกเซล

Sony
IMX226
1/1.1”
CMOS
12ล้านพิกเซล

Sony
IMX304
1”
CMOS
20ล้านพิกเซล

Sony
IMX183
ขนาดพิกเซล6.9×6.94.8×4.83.45×3.453.45×3.453.45×3.452.4×2.41.85×1.853.45×3.452.4×2.4
ความละเอียด720×5401280×10241440×10802048×15362448×20483072×20484024×30364096×30005472×3648
เฟรมเรท120fps70fps65.2fps37.5fps24.2fps19fps9.6fps9.4fps5.9fps
รูรับแสง151015501525341546
ช่วงไดนามิก74dB60dB74dB73dB72dB71.3dB70.5dB72.2dB65dB
S/N41dB40dB40dB40dB40dB40dB40.5dB40.2dB41.5dB
ระบบชัตเตอร์Global
Shutter
Global
Shutter
Global
Shutter
Global
Shutter
Global
Shutter
Rolling
Shutter
Rolling
Shutter
Global
Shutter
Rolling
Shutter
แหล่งจ่ายไฟDC9~24V
or
PoE (class 0)
DC9~24V
or
PoE (class 0)
DC9~24V
or
PoE (class 0)
DC12V
or
PoE (class 0)
DC9~24V
or
PoE (class 0)
DC9~24V
or
PoE (class 0)
DC12V
or
PoE (class 0)
DC12V
or
PoE (class 0)
DC9~24V
or
PoE (class 0)
การใช้ไฟฟ้าAt DC12V
Rated 3.1W
At DC12V
Rated 1.8W
At DC12V
Rated 2.5W
At DC12V
Rated 3.48W
At DC12V
Rated 2.9W
At DC12V
Rated 1.7W
At DC12V
Rated 2.9W
At DC12V
Rated 4.6W
At DC12V
Rated 2.5W
ขนาด/น้ำหนัก29mm x 29mm x 42mm/68g29mm x 29mm x 42mm/100g29mm x 29mm x 42mm/100g29mm x 29mm x 42mm/68g29mm x 29mm x 42mm/100g29mm x 29mm x 42mm/100g29mm x 29mm x 42mm/68g44mm x 29mm x 59mm/100g29mm x 29mm x 42mm/100g
MountC mount
อินเตอร์เฟซGigE
รูปแบบวีดีโอBayer・YUV・RGBBayerBayer・YUV・RGBBayer・YUV・RGBBayer・YUV・RGBBayerBayer・YUV・RGBBayer・YUV・RGBBayer・YUV・RGB
รองรับ OSWindows 10, 11
สิ่งแวดล้อมในการทำงาน
(สิ่งแวดล้อมในการจัดเก็บ)
Operating 0°C to 50°C
Storage -30℃~70℃
Operating 0°C to 50°C
Storage -30℃~70℃
Operating -30°C to 60°C
Storage -30℃~70℃
Operating 0°C to 50°C
Storage -30℃~70℃
Operating -30°C to 60°C
Storage -30℃~70℃
Operating 0°C to 50°C
Storage -30℃~70℃
Operating 0°C to 50°C
Storage -30℃~70℃
Operating 0°C to 50°C
Storage -30℃~70℃
Operating -30°C to 60°C
Storage -30℃~70℃
การรับรองCE / FCC / RoHSCE / RoHS / KCCE / FCC / RoHS / KCCE / FCC / RoHSCE / FCC / RoHS / KCCE / RoHS / KCCE / FCC / RoHS / KCCE / FCC / RoHS / KCCE / FCC / RoHS / KC

*1: Bayer 8bit


Rolling Shutter เรียกอีกอย่างว่า "การอ่านข้อมูลตามลำดับการเปิดรูรับแสง"
เส้นตั้งแต่1~หลายเส้นถูกสร้างเป็นบล็อกเส้นเดียว และค่าแสงสำหรับแต่ละบล็อก เส้นจะดำเนินการตามลำดับจากบนลงล่างเพื่อสร้างภาพหนึ่งภาพ
ดังนั้นการบิดเบี้ยวจึงเกิดขึ้นเมื่อถ่ายภาพวัตถุที่เคลื่อนไหว
กล้องความละเอียดสูง ที่ราคาย่อมเยา


แนะนำกล้อง GigE

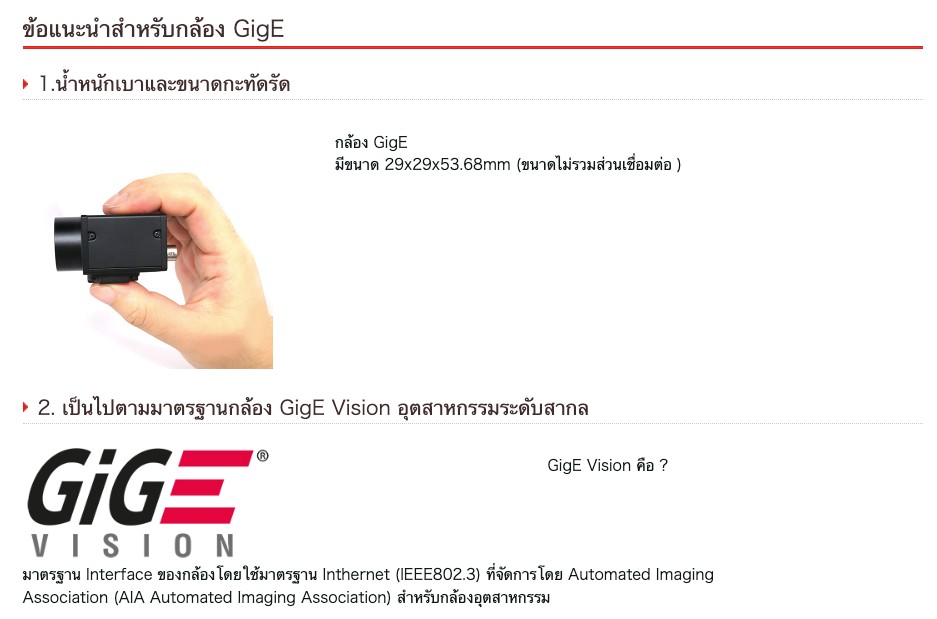

1. ขนาดกะทัดรัดและมีน้ำหนักเบา

กล้อง GigE
ขนาดกะทัดรัด 29mm×29mm×42mm! (ไม่รวมส่วนที่ยื่นออกมาของคอนเนคเตอร์)

2.กล้อง GigE Vision เป็นกล้องอุตสาหกรรมมาตรฐาน สำหรับระบบวิชันซิสเต็มและเครื่องจักรอุตสาหกรรม

มาตรฐานอินเตอร์เฟสของกล้องสำหรับการประมวลผลภาพโดยใช้มาตรฐานการสื่อสารอีเทอร์เน็ต (IEEE802.3)
ที่จัดการโดยสมาคมการถ่ายภาพอัตโนมัติสำหรับกล้องอุตสาหกรรม (AIA Automated Imaging Association)

ความเร็วในการรับส่งข้อมูล1Gbps
รับอุปกรณ์LAN กับ PC หรือ Gigabit NIC (Network Interface Card)
สายทองแดง Cat.6 ยาว 100 ม
Optical fiber 5,000m
การเชื่อมต่อ・Copper Ethernet
・อีเทอร์เน็ตทองแดงพร้อมสกรูยึด
・สายเคเบิลอีเธอร์เน็ตไฟเบอร์ออปติก
แหล่งจ่ายไฟของกล้อง จ่ายไฟผ่านสายอีเธอร์เน็ต (PoE) หรือภายนอก
คุณสมบัติอื่น ๆ สามารถใช้กล้องหลายตัวได้

 กล้อง GigE ของ Shodensha  เป็นกล้องมาตรฐาน GigE  Vision 1.2

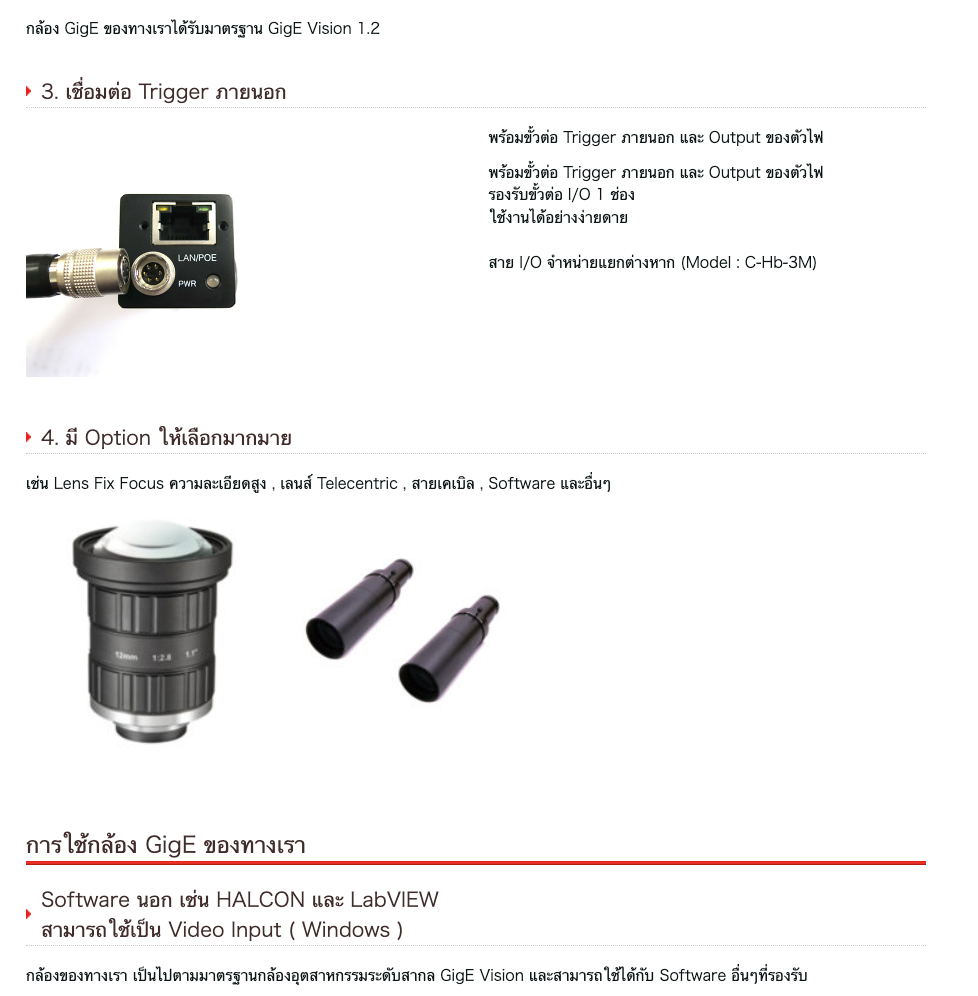

3.เทอร์มินัลทริกเกอร์ภายนอก

มาพร้อมเทอร์มินอลทริกเกอร์ภายนอกและเทอร์มินอลเอาท์พุตแฟลช
เทอร์มินอล I/O เป็นอุปกรณ์มาตรฐาน!
การติดตั้งระบบที่ง่าย
สาย I/Oไม่รวมอยู่ในชุด

4. Option เสริมต่างๆ!
มีเลนส์โฟกัสคงที่ สายเคเบิล และตัวเลือกอื่นๆ ให้เลือกอีกมากมาย

มีเลนส์โฟกัสคงที่

สายเคเบิล

และตัวเลือกอื่นๆ

ให้เลือกอีกมากมาย

วิธีการใช้กล้อง GigE
ซอฟต์แวร์วิชันซิสเต็ม เช่น HALCON และ LabVIEW
สามารถใช้เป็นอุปกรณ์อินพุตวิดีโอ (Windows)
กล้อง GigE ของ Shodensha เป็นกล้องมาตรฐาน GigE Visionกล้องอุตสาหกรรมระดับสากล
สามารถใช้กับซอฟต์แวร์วิชันซิสเต็มอื่นๆ ได้

HALCONMVTec Software
LabVIEW
*LabView ต้องใช้ NI-IMAQdx  ไม่รวมอยู่ในชุด
National Instruments
VisionProCognex
MIL(Matrox Imaging Library)Matrox
Adaptive Vision StudioFuture Processing
MatLabMathWorks

*บริษัทมีบริการ DEMO พร้อมทั้งให้คำแนะนำในการเลือกใช้สินค้า ก่อนตัดสินใจสั่งซื้อ กรุณาติดต่อสอบถาม

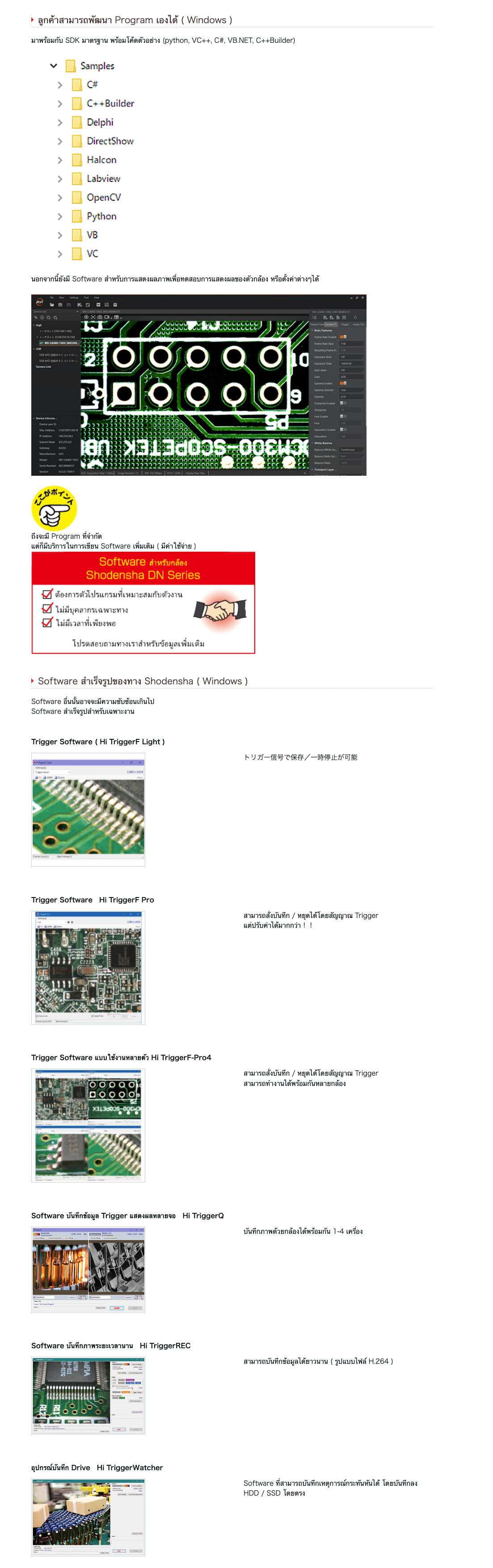

คุณสามารถพัฒนาโปรแกรมของคุณเองได้
■กรณี Windows
SDKรวมอยู่ในชุด(ในซีดี)
พร้อมโค้ดตัวอย่าง (python, VC++, C#, VB.NET, C++ Builder)
SDK รวมอยู่ในไดรเวอร์กล้อง
สามารถดาวน์โหลดไดรเวอร์และ SDK ได้ที่นี่

*การควบคุมกล้องโดยใช้ SDK สามารถเขียนระบบเป็นภาษาใดก็ได้
 จำเป็นต้องมีความรู้เกี่ยวกับภาษาซี

หากมีข้อสงสัยเกี่ยวกับการเลือกใช้กล้องในการพัฒนาโปรแกรม โปรดดูที่นี่ → คลิ๊ก

■สำหรับLinux
ดาวน์โหลด SDK (กล้องไม่รวมอยู่ในชุด)
พร้อมโค้ดตัวอย่าง (python, VC++, C#, VB.NET, C++ Builder)

Linux มี various distributions(types) ที่หลากหลาย ดังนั้นโปรดตรวจสอบ
→ คลิกที่นี่เพื่อดูรายละเอียด

*การควบคุมกล้องโดยใช้ SDK สามารถเขียนระบบเป็นภาษาใดก็ได้
 จำเป็นต้องมีความรู้เกี่ยวกับภาษาซี



อีกทั้ง,สามารถตรวจสอบวิดีโอขั้นตอนการออกแบบระบบและตรวจสอบผลกระทบของพารามิเตอร์ต่างๆ เมื่อสร้างโปรแกรม ซอฟต์แวร์ตัวอย่างสำหรับการตรวจสอบการดำเนินการรวมอยู่ในชุด


ใช้กล้องกับชุดซอฟต์แวร์ petit ของ Shodensha (Windows)

ซอฟต์แวร์ในโลกนี้ซับซ้อนเกินไป! !
ชุดซอฟต์แวร์ทริกเกอร์การถ่ายภาพ ซอฟต์แวร์ฟังก์ชันเดียวที่ทำสิ่งที่คุณต้องการทำ

สามารถบันทึก/หยุดชั่วคราวด้วยสัญญาณทริกเกอร์
ซอฟต์แวร์ยิงทริกเกอร์
Hi TriggerF Light

สามารถถ่ายภาพด้วยกล้อง 1 ถึง 4 ตัวพร้อมกัน
ซอฟต์แวร์ถ่ายภาพแสดงผล 4 หน้าจอ
Hi TriggerQ

นี่คือซอฟต์แวร์ที่บันทึกเหตุการณ์ที่ไม่คาดคิดได้อย่างน่าเชื่อถือ
บันทึกโดยตรงไปยัง HDD/SSD ของคอมพิวเตอร์ของคุณ
อุปกรณ์ตรวจสอบเครื่องบันทึกไดรฟ์
Hi TriggerWatcher

นอกจากนี้เรายังมีซอฟต์แวร์อื่นๆ มากมาย เช่น การบันทึกเป็นเวลานานและการบันทึกแบบซิงโครไนซ์เต็มรูปแบบ


แหล่งจ่ายไฟกล้อง GigE
แหล่งจ่ายไฟ POE สำหรับกล้อง GigE
ING-ADE3AT2(1m)

●แหล่งจ่ายไฟ POE สำหรับจ่ายไฟให้กับกล้อง GigE
●จำเป็นสำหรับคอมพิวเตอร์ที่ไม่มีบอร์ดจับ เช่น โน้ตบุ๊กพีซี และพีซีแบบบาง
●รวมสาย LAN ยาว 1 ม
●สำหรับเชื่อมต่อกล้องตัวเดียว

อุปกรณ์เสริม
ซีดีรอม (ไดรเวอร์, SDK, ไฟล์ PDF คู่มือการใช้งาน)
อะแดปเตอร์ขาตั้งกล้อง
*แหล่งจ่ายไฟของกล้องจำหน่ายแยกต่างหาก
