About connecting the stereo microscope camera

พอร์ตของกล้องไมโครสโคปแบบสเตอริโอมีอยู่สองประเภทหลัก:
"กระบอกเลนส์ JIS" และ "C-mount"
(ประเภทอื่นๆ ก็มีสำหรับรุ่นเก่าและที่ผลิตในต่างประเทศด้วย)

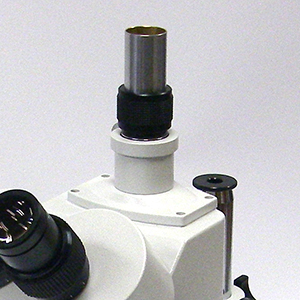

กระบอกเลนส์ JIS
(กระบอกตรงที่มีเส้นผ่านศูนย์กลางภายใน 23.2 มม.)

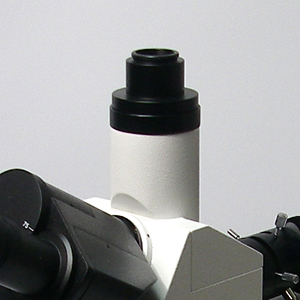

C-mount
(สกรูตัวผู้ M25.4 มม.)


หากคุณต้องการเชื่อมต่อกับส่วนเมาท์ของกล้อง "C-mount"
มีสองวิธีในการติดตั้ง

1. ทำให้พอร์ตกล้องอยู่ที่ C-mount ด้านกล้องจุลทรรศน์สเตอริโอ
หากด้านกล้องจุลทรรศน์สเตอริโอเป็นแบบ C-mount ก็สามารถติดตั้งได้เหมือนเดิม
หากด้านกล้องจุลทรรศน์สเตอริโอเป็นกระบอกเลนส์ JIS ให้เปลี่ยนพอร์ตด้านกล้องจุลทรรศน์สเตอริโอ
* อาจไม่สามารถเปลี่ยนได้ขึ้นอยู่กับกล้องจุลทรรศน์สเตอริโอ

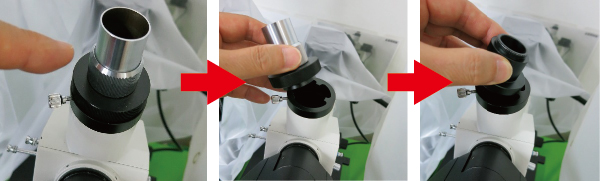

- กระบอกเลนส์ JIS - ถึง - C-mount -

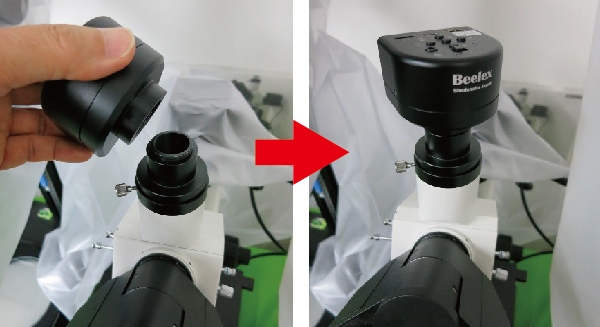

คุณสามารถติดกล้องตามที่เป็นอยู่

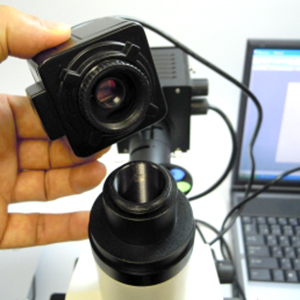

- กล้องไมโครสโคปสเตอริโอติดกับ C-mount -
C-mount คือมาตรฐานของกล้อง
เนื่องจากเป็นมาตรฐานของกล้อง จึงไม่จำเป็นต้องใช้กล้องไมโครสโคปแบบสเตอริโอโดยเฉพาะ
ข้อได้เปรียบที่ใหญ่ที่สุดคือสามารถเชื่อมต่อกล้องเอนกประสงค์ประเภท C-mount ได้ตามที่เป็นอยู่ (ไม่สามารถเชื่อมต่อกับช่องมองภาพได้)

อย่างไรก็ตาม ขอบเขตการมองเห็น (กำลังขยาย) จะเปลี่ยนแปลงไปขึ้นอยู่กับขนาดของเซนเซอร์ภาพทางฝั่งกล้อง
เนื่องจากกล้องไม่มีเลนส์ จึงไม่สามารถปรับกำลังขยายที่ฝั่งกล้องได้
(ต้องเลือกเมื่อซื้ออะแดปเตอร์กล้องสำหรับกล้องจุลทรรศน์สเตอริโอ)

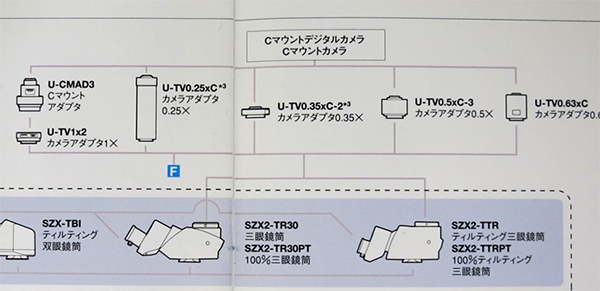

ด้านล่างนี้เป็นแผนผังระบบของผู้ผลิตกล้องจุลทรรศน์สเตอริโอบางราย
ชิ้นส่วน C-mount มีหลายประเภทตั้งแต่ 0.25X ถึง 0.63X
คุณต้องซื้อชิ้นส่วน C-mount ตามจำนวนนิ้วของกล้อง C-mount ของคุณ
เนื่องจากเลนส์ทั้งสองเป็นแบบเ C-mount จึงอยู่ในโฟกัส แต่ขอบเขตการมองเห็นจะแคบลงและเกิดขอบมืด (เงาที่มุมทั้งสี่ของภาพ)


2. ทำให้กล้อง C-mount เข้ากันได้กับกระบอกเลนส์ JIS

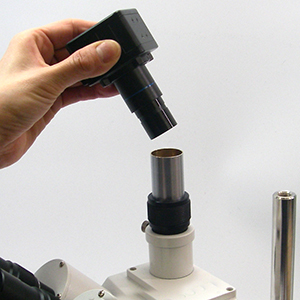

เมื่อติดเลนส์แปลงกระบอกเลนส์ JIS เข้ากับกล้อง ก็จะสามารถติดเลนส์เข้ากับกระบอกเลนส์ JIS ของกล้องจุลทรรศน์สเตอริโอได้

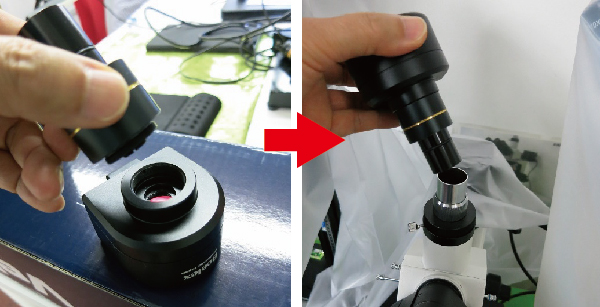

- กล้องไมโครสโคปสเตอริโอติดกับกระบอกเลนส์ JIS -
เลนส์ติดอยู่ที่ส่วนปลายของกล้องเพื่อเชื่อมต่อกับกล้องจุลทรรศน์สเตอริโอ
เมื่อเปลี่ยนเลนส์นี้ คุณจะสามารถเปลี่ยนขอบเขตการมองเห็น (กำลังขยาย) ได้

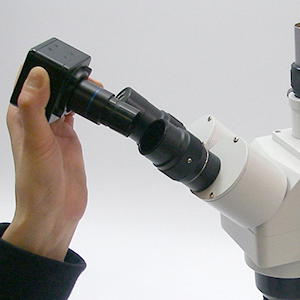

ข้อได้เปรียบที่ใหญ่ที่สุดของกล้องนี้คือสามารถเชื่อมต่อกับช่องมองภาพได้


คุณยังสามารถเชื่อมต่อกับ C-mount ได้โดยถอดเลนส์ที่ส่วนปลายออก

3. หมายเหตุเกี่ยวกับขอบเขตการมองเห็น
เซ็นเซอร์ภายในของกล้อง (CMOS และ CCD) มีหลายขนาด

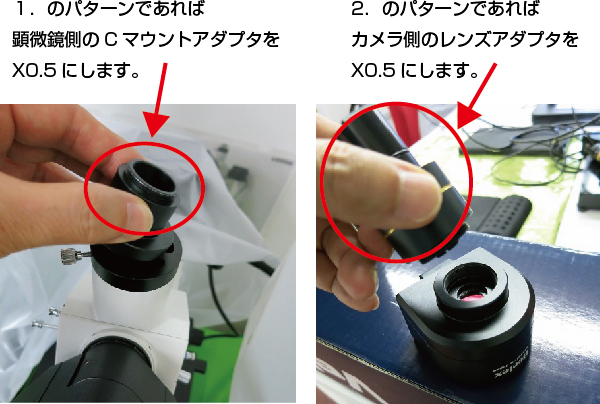

เดิมทีจำเป็นต้องเปลี่ยนกำลังขยายของเลนส์ให้ตรงกับจำนวนนิ้ว
หากเป็น 1/2 นิ้ว ให้เลือกประมาณ X0.5

*โปรดติดต่อเราสำหรับขนาดนิ้วอื่นๆ

เรามีกล้องกล้องจุลทรรศน์สเตอริโอ "ชนิดกระบอก JIS" และ "ชนิด C-mount"

สำหรับข้อมูลเพิ่มเติม โปรดดูที่หน้าผลิตภัณฑ์ด้านล่าง

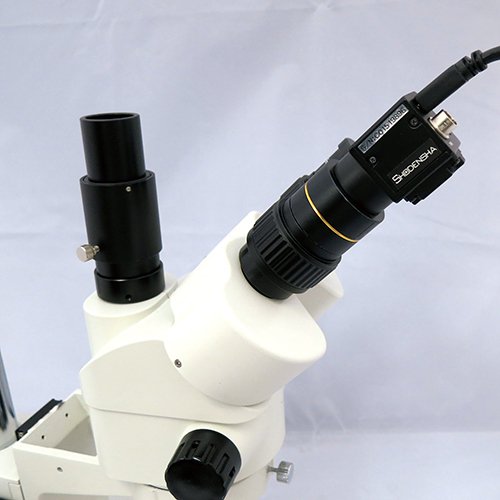

กล้อง USB3.0 สำหรับกล้องจุลทรรศน์สเตอริโอ
(5 ล้านพิกเซล)
HDCE-500T

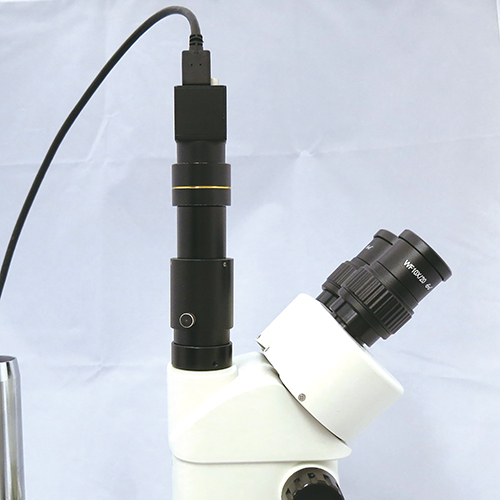

กล้อง USB C-mount สำหรับกล้องจุลทรรศน์สเตอริโอ
CS500-C
