What is the concept of magnification of a digital microscope?

เป็นเรื่องง่ายมากที่จะคิดถึงการขยายโดยรวมของกล้องจุลทรรศน์ดิจิตอล
หากวัตถุขนาด 1 มม. กลายเป็น 10 มม. บนจอภาพ มันจะเป็น "10x"

อย่างไรก็ตาม การคำนวณกำลังขยายทั้งหมดนั้นซับซ้อนเล็กน้อย เนื่องจากไม่เพียงแต่เกี่ยวข้องกับกำลังขยายแบบออปติคัล (สเกลเลนส์) เท่านั้น แต่ยังรวมถึงขนาดของเซนเซอร์ภาพของกล้องและจำนวนนิ้วของจอภาพด้วย

วิธีการคำนวณมีดังนี้

กำลังขยายทั้งหมด = กำลังขยายจอภาพ x กำลังขยายแบบออปติคอล (สเกลเลนส์)

คำนวณกำลังขยายของจอภาพโดยใช้สูตรด้านล่าง

กำลังขยายจอภาพ = (จำนวนนิ้วจอภาพ x 25.4 มม.) / ขนาดเซนเซอร์ภาพ

*ขนาดเซนเซอร์ภาพคือ 6 มม. (กล้อง 1/3), 7 มม. (กล้อง 1/2.5), 8 มม. (กล้อง 1/2) (โปรดดู "ขนาดภาพของกล้อง" สำหรับรายละเอียด)

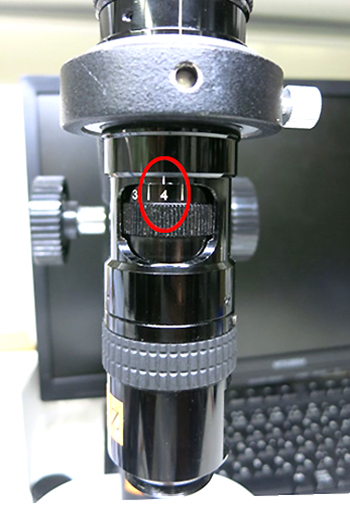

หากคุณติดกล้องขนาด 1/2 นิ้วเข้ากับเลนส์ที่แสดงในภาพด้านบนและสังเกตบนจอภาพขนาด 17 นิ้ว
กำลังขยายจอภาพ = (17 x 25.4) / 8 = 54
กำลังขยายรวม = 54 x 4 = 216 เท่า


หากมีการเพิ่มเลนส์เสริม กระบอกเลนส์ ตัวแปลงด้านหลัง เลนส์ ฯลฯ เข้าไปด้วย กำลังขยายของเลนส์เหล่านั้นจะถูกคูณเพิ่มเติม

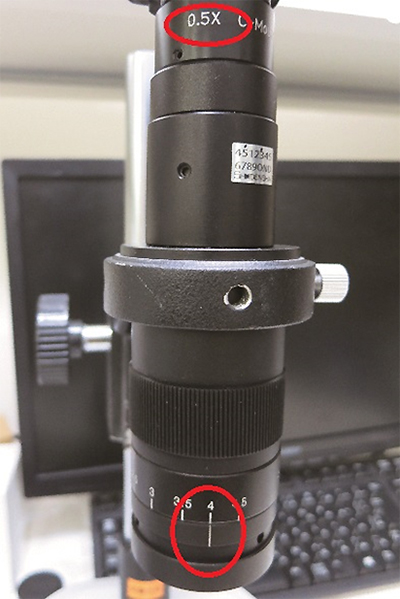

หากคุณติดกล้องขนาด 1/2 นิ้วเข้ากับเลนส์ที่มีกระบอกเลนส์ 0.5x (เลนส์ซูม SDS-M) ดังที่แสดงในภาพด้านบน และสังเกตบนจอภาพขนาด 17 นิ้ว
กำลังขยายจอภาพ = (17 x 25.4) / 8 = 54
กำลังขยายรวม = 54 x 4 x 0.5 (กำลังขยายกระบอกเลนส์) = 108x

■วิธีการระบุขอบเขตการมองเห็นของภาพที่บันทึกไว้

ซอฟต์แวร์การวัดของเรา MF Ship ช่วยให้คุณสามารถแสดงมาตราส่วนได้
กำลังขยายของกล้องจุลทรรศน์ดิจิตอลมีหลายพารามิเตอร์ และจะมีความซับซ้อนเมื่อเขียนเงื่อนไขในรายงาน ฯลฯ

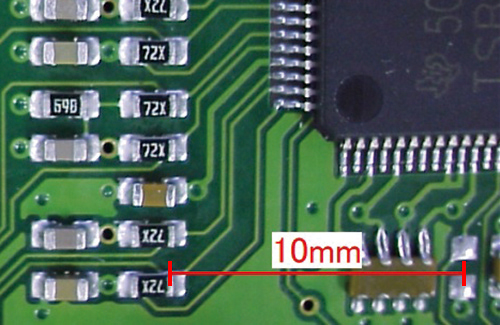

ดังนั้นแทนที่จะใช้การขยาย ให้บันทึกค่าการปรับเทียบตามที่แสดงในรูปภาพด้านขวา
ซึ่งจะช่วยให้คุณสามารถกำหนดขอบเขตการมองเห็นทั่วไปของภาพได้
