Points to note when observing obliquely using a microscope

85 จำนวนผู้เข้าชม  |

Points to note when observing obliquely using a microscope

ตัวเลือกการสังเกตแบบเอียงด้วยกล้องจุลทรรศน์

กล้องจุลทรรศน์ได้รับการออกแบบมาโดยทั่วไปเพื่อสังเกตชิ้นงานที่อยู่ด้านล่างโดยตรง แต่ด้วยการติดตั้งอุปกรณ์เสริม เช่น แขน 3D หรือขาตั้งสากล ก็สามารถสังเกตได้จากมุมเฉียงหรือด้านข้างได้

การสังเกตจากมุมเอียงทำให้สามารถสังเกตวัตถุที่เอียงหรือไม่สามารถสังเกตจากด้านบนโดยตรงได้

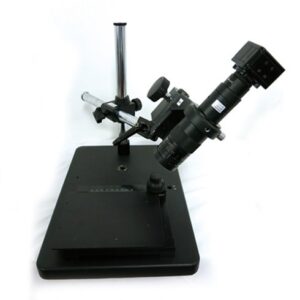

เมื่อใช้แขน 3D

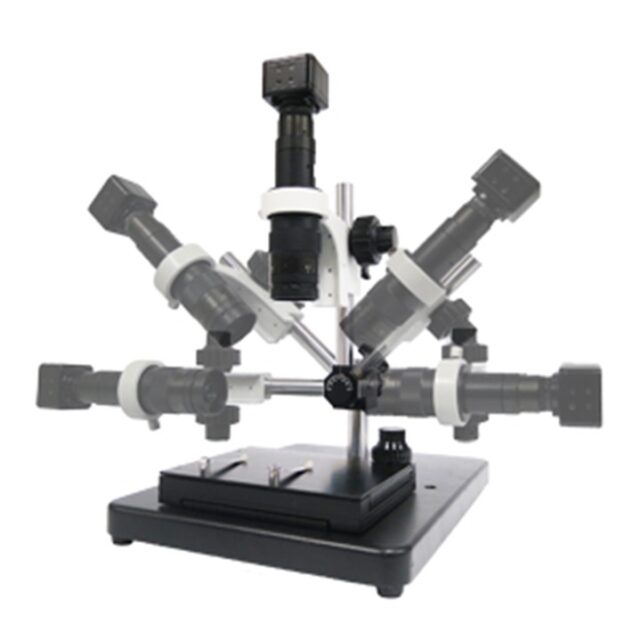

เมื่อใช้ขาตั้งอเนกประสงค์

เมื่อใดจึงจำเป็นต้องสังเกตจากมุมสูง?
มี 2 ​​กรณีหลักที่จำเป็นต้องสังเกตจากมุมต่างๆ

รูปแบบที่ 1: เมื่อจุดสังเกตของชิ้นงานเดิมอยู่ที่มุม


รูปแบบที่ 2: เมื่อไม่สามารถสังเกตพื้นที่การสังเกตจากด้านบนได้


ในกรณีของรูปแบบที่ 1 จะไม่มีปัญหาใดๆ ตราบใดที่พื้นผิวการสังเกตและกล้องจุลทรรศน์ขนานกัน
อย่างไรก็ตาม ในกรณีของรูปแบบที่ 2 มีบางจุดที่ต้องคำนึงถึง

จุดที่ควรทราบเมื่อสังเกตในมุมเอียง
1. บางพื้นที่ไม่โฟกัส
2. เกิดข้อผิดพลาดในการวัด
3. การสังเกตโดยใช้แสงโคแอกเซียล
4. การสังเคราะห์โฟกัสทำงานได้ไม่ดี

1. มีบางพื้นที่ที่หลุดโฟกัส
กล้องจุลทรรศน์มีระยะโฟกัสคงที่ (ระยะการทำงาน, WD) ตัวอย่างเช่น เมื่อสังเกตพื้นผิวเรียบในมุมหนึ่ง ระยะโฟกัสจะเปลี่ยนไปขึ้นอยู่กับตำแหน่ง ดังนั้น หากคุณโฟกัสที่จุดศูนย์กลางตามที่แสดงด้านล่าง พื้นที่โดยรอบจะไม่อยู่ในโฟกัส


2. เกิดข้อผิดพลาดในการวัด
หากคุณปรับเทียบกล้องจุลทรรศน์ ก็สามารถวัดได้ แต่เนื่องจากกล้องจุลทรรศน์ตั้งฉาก
ความยาวจริงจึงอาจแตกต่างจากค่าที่วัดได้

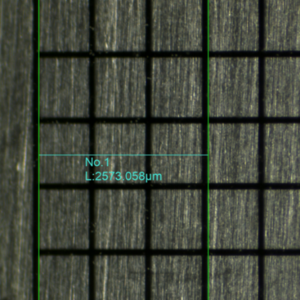

ฉันวัดสี่เหลี่ยมสามช่องจากกริดขนาด 1,000 ไมโครเมตร (3,000 ไมโครเมตร) และผลการวัดได้ 2,500 ไมโครเมตร

3. การสังเกตด้วยแสงโคแอกเซียล
แสงโคแอกเซียลเหมาะสำหรับการสังเกตวัตถุที่สะท้อนแสงแบบแบน เช่น พื้นผิวชุบโลหะ แสงที่ฉายจากแสงโคแอกเซียลไปยังชิ้นงานจะสะท้อนกลับมาแบบสะท้อนแสงและจับภาพโดยเซ็นเซอร์ของกล้อง และแสดงภาพ

กล้องจุลทรรศน์แบบส่องไฟร่วมแกนทำงานอย่างไร

การสังเกตพื้นผิวโลหะโดยใช้การส่องสว่างแบบโคแอกเซียล

หากคุณสังเกตจากมุมเอียง แสงจะไม่สะท้อนกลับไปที่กล้อง ดังนั้น คุณจะไม่สามารถได้ภาพเดียวกันกับที่สังเกตโดยใช้แสงไฟแบบโคแอกเซียล

ภาพเอียงของกล้องจุลทรรศน์แบบส่องไฟแบบโคแอกเซียล

การสังเกตพื้นผิวโลหะโดยใช้แสงโคแอกเซียลในมุมเอียง
(แทบมองไม่เห็นอะไรเลย)

4. การสังเคราะห์โฟกัสทำงานได้ไม่ดีนัก
ด้วยการใช้ซอฟต์แวร์วัดการประมวลผลภาพประสิทธิภาพสูง MFShip คุณจะได้ภาพที่มีโฟกัสโดยรวมโดยการเปลี่ยนความสูงของกล้องจุลทรรศน์และปรับโฟกัส ฟังก์ชันนี้เป็นไปได้เพราะมีเพียงระยะห่างระหว่างกล้องจุลทรรศน์กับชิ้นงานเท่านั้นที่เปลี่ยนแปลง


อย่างไรก็ตาม เมื่อสังเกตจากมุมเอียง ไม่เพียงแต่การปรับความสูงเท่านั้น แต่ยังรวมถึงระยะการมองเห็นก็เปลี่ยนไปด้วย ทำให้ฟังก์ชันการจัดองค์ประกอบทำงานได้ไม่ดีนัก


สรุป
การใช้แขน 3D หรือขาตั้งอเนกประสงค์ทำให้สามารถสังเกตในมุมต่างๆ ด้วยกล้องจุลทรรศน์ได้
อย่างไรก็ตาม มีข้อควรระวังบางประการเมื่อสังเกตในมุมต่างๆ ดังนั้นโปรดคำนึงถึงสิ่งเหล่านี้เมื่อใช้กล้องจุลทรรศน์
